| 環境體系管理認證 | 質量體系管理認證 |
 |
 |
| 與客戶討論加工方案（一） | 與客戶討論加工方案（二） |
 |
 |

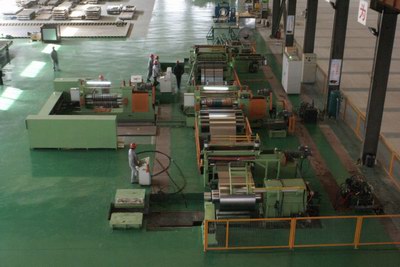

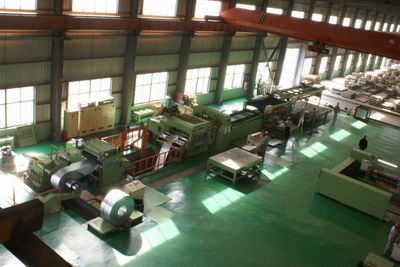

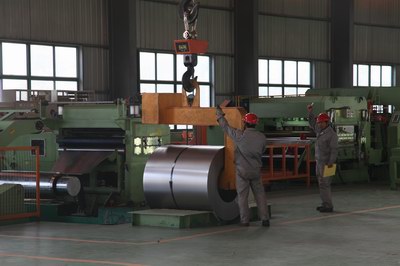

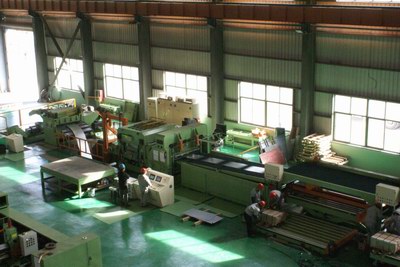

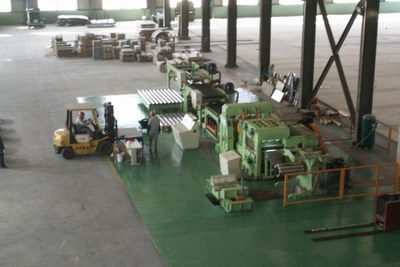

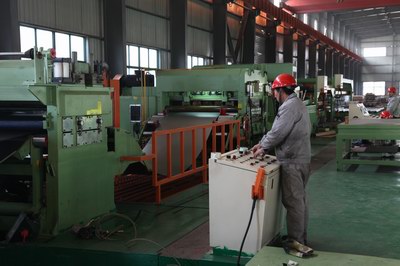

| 加工機組 | 加工（一） |
 |
 |
| 加工（二） | 加工（三） |
 |
 |
| 加工（四） | 加工（五） |
 |
 |

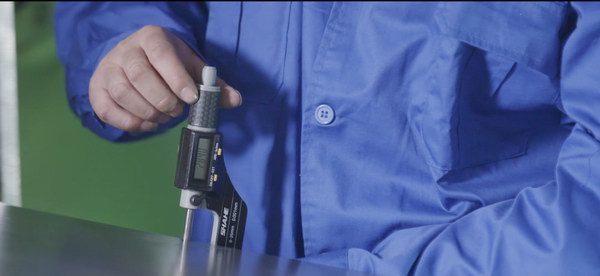

| 加工（六） | 厚度檢測 |
 |
 |

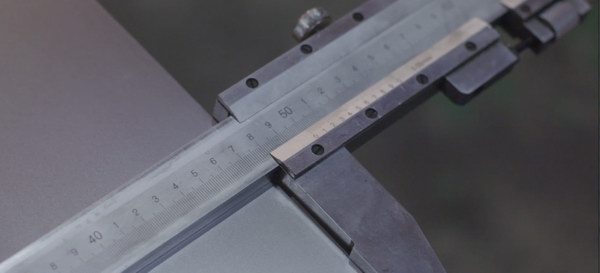

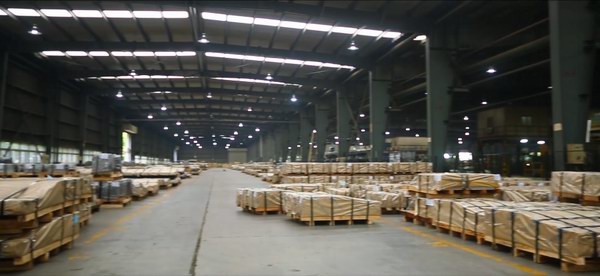

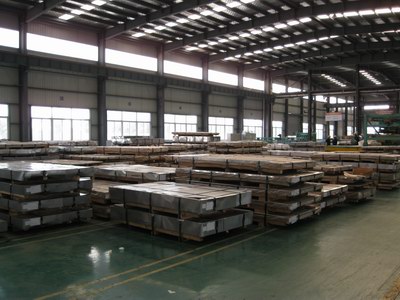

| 寬度檢測 | 倉儲區域 |
上海長建鋼材加工有限公司是上海西北電力鋼材配送有限公司全資投資的鋼材剪切加工中心。加工面積5000平方米，技術工人150人，24小時加工。擁有縱剪、橫切生產線五條，加工精度如下；
| 鋼卷內徑：Φ508，Φ610 |
鋼卷外徑：Φ1050，, Φ2150 |
|
對角線精度：0mm-5mm |
躲板高度：300mm |
|
平直度保證：I出口≤1/5I入口 |
鋼板出口長度：2m-4m； |
|
最小分條寬度：≥22mm |
縱剪寬度精度：<±0.1mm |
|
縱剪垂直精度: ≤0.3mm（1000mm） |
卷曲塔形：≤3mm（直徑1000mm以內） |

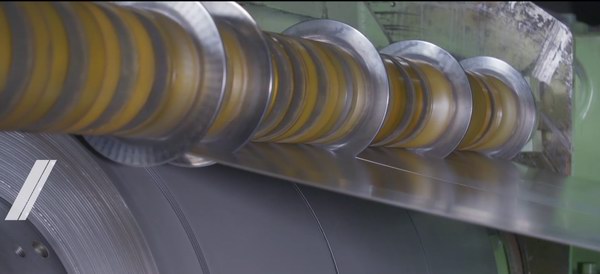

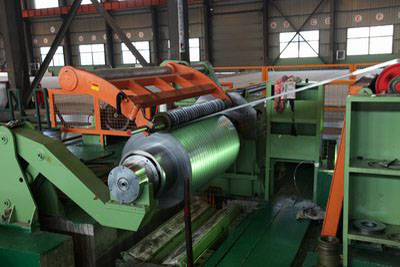

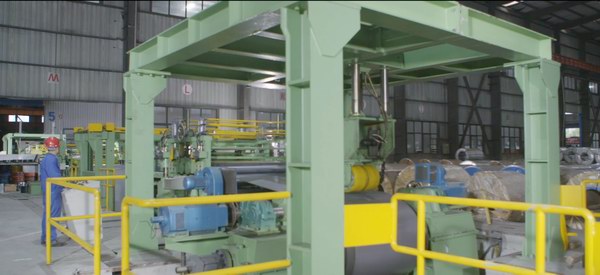

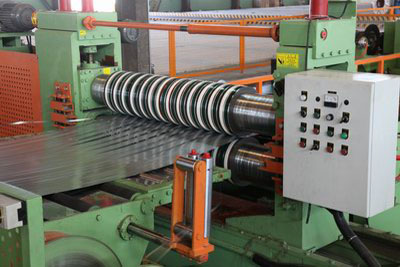

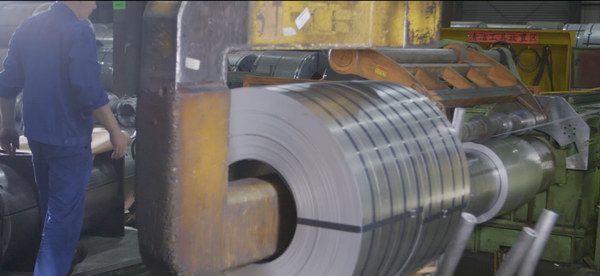

1）、縱剪機組
2、機組特點：采用PLC控制，生產線速度180m/min
3、剪切范圍：
|
鋼卷重量 |
入口：額定20噸，****22噸，出口：額定20噸，****22噸 |
|
鋼卷寬度 |
入口：500~1700mm，出口：22~1700mm |
|
鋼卷外徑 |
鋼卷****外徑出入口都為2000mm，最小外徑出入口都為800mm |
|
鋼帶厚度 |
0.3mm~3.2mm |
|
鋼卷內徑 |
出口入口均為508~610mm |
2)、大飛機組（橫切）
2、機組特點：
�、挪捎肞LC控制，生產線速度80m/min
�、瓶杉庸で䦶�(qiáng)度達480MPa
�、钦捷仦棣�60，六重21輥，可控制不平整度3mm以內
3、剪切范圍：
|
加工板厚 |
0.3~3.2mm |
卷內徑 |
508~610 |
|
加工長度 |
200~6000mm |
卷外徑 |
****2000mm，最小800mm |
|
加工寬度 |
300~1700mm |
堆垛重量 |
****6噸 |
|
卷重 |
額定20噸，****22噸 |
堆垛高度 |
650mm（含木架） |
3）、小飛機組（橫切）
①、加工材質范圍：冷軋、鍍鋅、彩涂、電工鋼
②、機組特點：
�、挪捎肞LC控制，生產線速度65m/min
�、瓶杉庸げ牧锨䦶�(qiáng)度達480MPa
�、钦捷仸�50，六重21輥.
③剪切范圍：
| 加工板厚 |
0.3~2.5mm |
卷內徑 |
508~610 |
|
加工長度 |
150~3000mm |
卷外徑 |
****1800mm,最小700mm |
|
加工寬度 |
150~850mm |
堆垛重量 |
****5噸 |
|
卷重 |
8噸 |
堆垛高度 |
650mm（含木架） |
4)、酸洗機組
2、機組特點：
�、趴杉庸で䦶�(qiáng)度達580MPa;
�、撇捎肞LC控制，生產線速度60m/min;
�、钦捷佪亸綖棣�95，六重15輥.
�、葯C(jī)組總功率375KW
3、剪切范圍：
|
加工長度 |
200~6000mm |
板厚 |
1.5~6mm |
|
加工寬度 |
270~1850mm |
****堆垛重量 |
8噸 |
|
卷內徑 |
508~610 |
卷重 |
額定30噸，****32噸 |
|
卷外徑 |
****2200mm 最小800mm |
|
|
5）、包裝與儲存

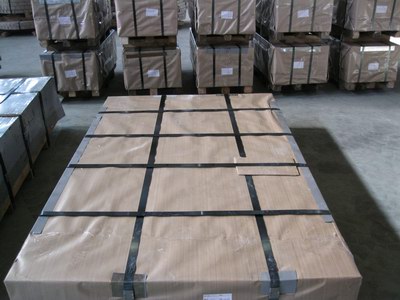

板式包裝；開板材料均采用油紙+木托包裝（木托尺寸可根據客戶要求定制），件重小與5噸或根據客戶要求包裝。
帶料包裝；帶料均采用油紙纏繞包裝+木托盤（木托尺寸可根據客戶要求定制），件重小與5噸或者根據客戶要要求包裝
